Bahnübergang bauen

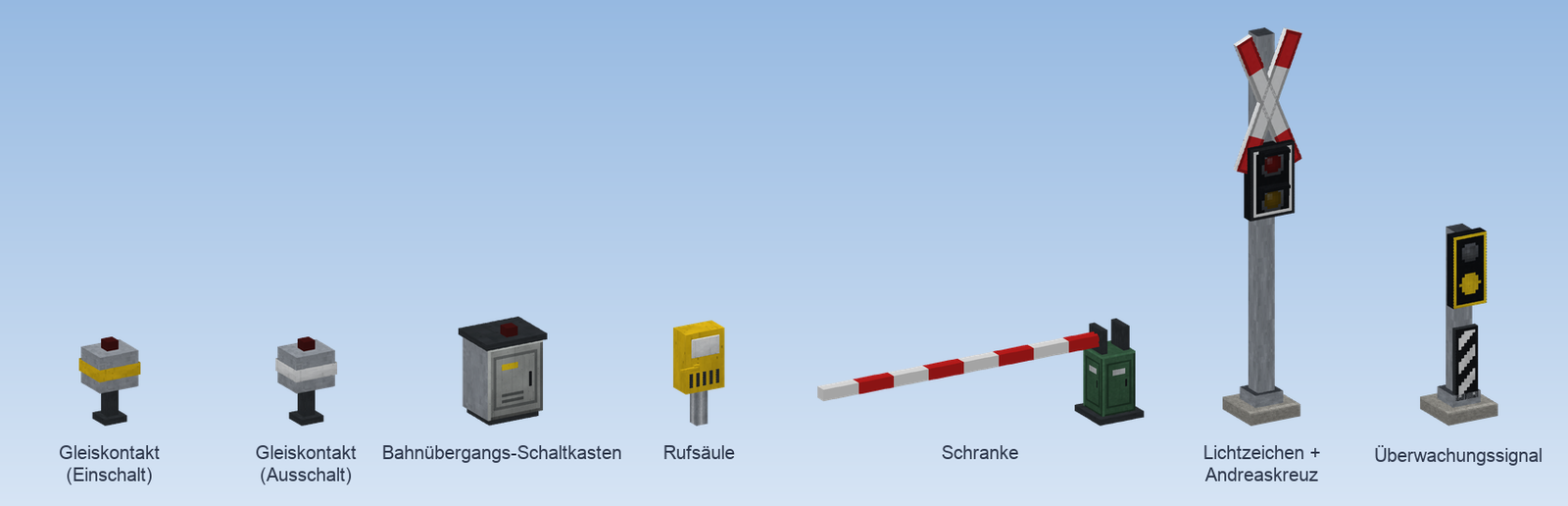

Diese Anleitung baut einen gewöhnlichen Übergang eines Gleises über eine Straße: zwei Schranken, zwei Lichtzeichen, zwei Überwachungssignale und drei Gleiskontakte.
Schaltkasten setzen
Setze den Bahnübergangs-Schaltkasten neben den Übergang, zum Beispiel an die Straße. Alles andere wird an ihn angeschlossen; halte also alle Teile innerhalb von 64 Blöcken (die Reichweite lässt sich später erhöhen).
Schranken aufstellen
Setze auf jeder Straßenseite eine Schranke neben die Fahrspur. Schau beim Setzen quer über die Fahrbahn: In diese Richtung zeigt der Baum. Stelle mit Creates Schraubenschlüssel die Länge so ein, dass er die Fahrspur abdeckt.
Lichtzeichen aufstellen
Stapele neben jeder Schranke zwei Signalmaste, mit Blick zum Straßenverkehr, setze ein Lichtzeichen darauf und obenauf ein Andreaskreuz. Die Lichter zeigen beim Setzen zu dir.
Ausschaltkontakt setzen
Nimm einen Gleiskontakt, klick das Gleis direkt am Übergang an und setze den Kasten daneben. Klick den Kasten mit Creates Schraubenschlüssel an, bis er das weiße Band zeigt: Ausschaltkontakt.
Einschaltkontakte setzen
Setze auf jeder Seite einen Gleiskontakt so weit vor den Übergang, dass die Schranken unten sind, bevor ein Zug ankommt. Lass sie als Einschaltkontakt (gelbes Band).
Überwachungssignale aufstellen
Stelle für jede Richtung einen Signalmast mit einem Überwachungssignal rechts an das Gleis, vor den Übergang und hinter den Einschaltkontakt.
Alles anschließen
Nimm das Anschlusskabel, klick den Schaltkasten an und dann jeden Kontakt, jede Schranke, jedes Lichtzeichen und Überwachungssignal einmal. Ein Rechtsklick mit leerer Hand auf den Schaltkasten zeigt zur Kontrolle die Anzahl.
Benennen und testen
Klick den Schaltkasten mit Creates Schraubenschlüssel an, gib dem Übergang eine Bezeichnung (sie erscheint im Gleisbild) und lass einen Zug durchfahren.
Wohin die Kontakte gehören
- Ein Einschaltkontakt wirkt nur für Züge, die auf den Übergang zu fahren. Ein Zug, der den Übergang hinter sich hat und über den Einschaltkontakt der Gegenrichtung ausfährt, sichert nicht erneut; kommt er zurück, sichert derselbe Kontakt wieder.
- Die Richtung wird am Abstand zu den angeschlossenen Schranken und Signalen gemessen; die müssen also am Übergang stehen.
- Ohne Ausschaltkontakt öffnet der Übergang erst, wenn der Zug den Einschaltkontakt der Gegenrichtung verlassen hat.
- Mit nur einem einzigen Kontakt ist der Übergang nur gesichert, solange der Zug darauf steht.
- Mehrere Gleise: Jedes Gleis bekommt eigene Kontakte, alle hängen am selben Schaltkasten.
